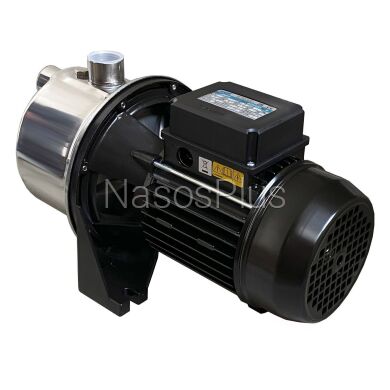

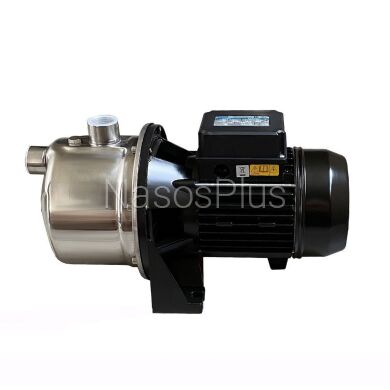

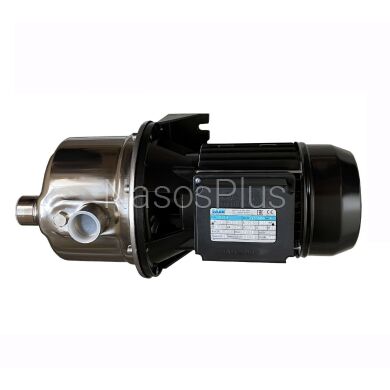

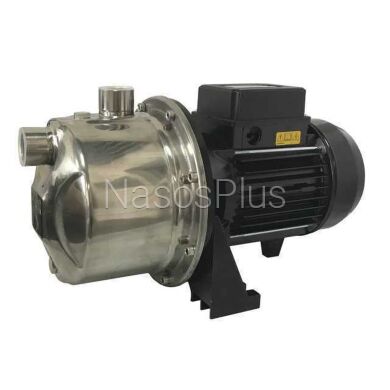

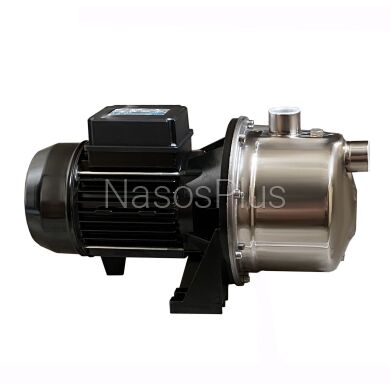

Серия М включает в себя наружные самовсасывающие электронасосы центробежного типа с одним рабочим колесом. Эффект самовсасывания достигается благодаря эжектору ( принцип Вентури), установленному в корпусе насоса.
Перекачиваемая жидкость лишь частично подаётся к нагнетательному патрубку насоса. Оставшаяся часть рециркулируется посредством эжектора, который, будучи соединен с камерой всасывания, создаёт в ней разрежение, необходимое для самовсасывания.
Перед запуском в работу достаточно заполнить водой только насосную часть. Благодаря системе Вентури решается проблема перекачивания жидкостей, содержащих воздух.
Область применения
Насосы данной серии рекомендуются для перекачки чистой воды и химически неагрессивных жидкостей. Могут применяться в быту и промышленности, для автоматической подачи воды совместно с резервуарами-автоматическими агрегатами поддержания давления,
для орошения огородов, садов и т.д. .В частности, применяются в составе автоматических насосных станций серии TRX-3 (с гидроаккумулятором и реле давления) для водоснабжения жилых домов из неглубоких скважин и колодцев, перекачивания воды из емкостей для полива, водоснабжения участков, повышения давления в магистральных трубопроводах холодной воды и т.д. Устанавливать насосы и станции необходимо в местах, защищенных от атмосферого воздействия
Конструктивные характеристики.
• Корпус насоса изготовлен из нержавеющей стали AISI 304.
• Рабочее колесо -из технополимера (PL).
• Диффузор - из технополимера
• Ротор - нержавеющая сталь.
• Механическое уплотнение - из керамики и графита.
•Корпус двигателя - из дюрали
•Корпус двигателя охлаждается вентилятором
• Электродвигатель закрытого типа с принудительным охлаждением (TEFC), пригоден для непрерывной работы.
•Опоры вала ротора - шарикоподшипники, свободно доступные для обслуживания
•Однофазные двигатели снабжены рабочим конденсатором, по запросу обмотки двигателя снабжаются термозащитой
• Степень защиты IP44 (по запросу IP55).
• Класс изоляции F.
• Всасывающий и напорный патрубок - резьбовые.
• Напряжение: 230V-50Hz

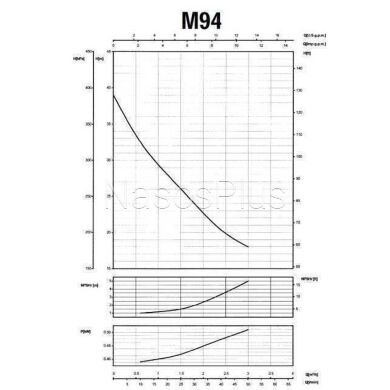

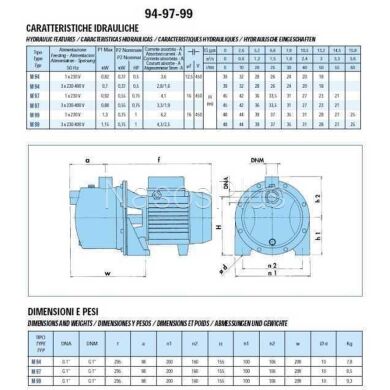

Технические характеристики
• Номинальная мощность: 0,37 кВт
• Максимальный напор: 39 м
• Максимальный объем подачи: 3 м3/ч
•Диаметр всасывающего и напорного патрубков - 1″
• Глубина всасывания: 8-9 м
• Максимальное рабочее давление: 6 бар
• Температура перекачиваемой жидкости: от -15 °С до +50 °С
• Максимальная температура окружающей среды: 40 °С
• Допустимые гидравлические значения согласно UNI/ISO 2548 класс C, группа В, Электрические свойства соответствуют нормам CEI.
• Рабочие параметры обеспечивают продолжительный срок службы насоса при перекачивании чистой воды с плотностью 1000 кг/куб.м.
Установка.
• Насос должен быть установлен в горизонтальном положении
• На всасывающем патрубке рекомендуется устанавливать обратный клапан.
