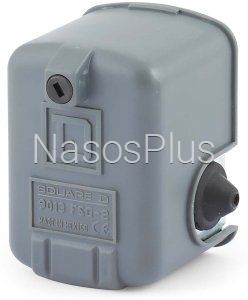

Технические характеристики Реле давления WSG 2

- Минимальное давления регулирования 1,1 бар

- Максимальное давления регулирования 5,0 бар

- Установленное заводом-изготовителем давление 1,4-2,8 бар

- Регулируемая разница включения и выключения (дельта) не менее 1 бар

- Напряжение 220 В

- Ток переменный 16 А

Рекомендации для установки и эксплуатации Реле давления WSG 2 :

1)Реле устанавливается в легко доступном месте для удобства технического обслуживания.

2)Обязательная установка шарового крана на выходе из насоса.

3)Необходимо проверить давление воздуха в гидроаккумуляторном баке.

4)Давление в баке должно быть на 0,1-0,2 бар ниже установленного в реле минимального уровня (включения) давления.

5)Если давление превышает установленный уровень, необходимо выпустить воздух при помощи ниппеля вмонтированного в корпус бака и снова замерить давление шинным манометром. Выпустить воздух до требуемого параметра.

6)Если давление в баке ниже установленного нижнего уровня реле, необходимо подкачать воздух при помощи воздушного насоса. Подкачивать до требуемого параметра (т.е. оно должно быть равным нижнему уровню или на 0,1-0,2 бар ниже). При использовании гидроакумулятора нижний уровень давления устанавливается идентичным с давление в баке (гидроакумуляторе) и на оборот.

Правила пользования Реле давления WSG 2

Поворот по часовой стрелке винта №2 увеличивает диапазон между нижним и верхним уровнями давления (дельту) и максимальное давление. Поворот против часовой стрелки винта №2 уменьшает диапазон между нижним и верхним уровнями давления (дельту) и максимальное давление. Поворот по часовой стрелке винта №1, увеличивает величину нижнего уровня давления включения насоса, одновременно повышая верхний уровень с установленной дельтой. Поворот против часовой стрелке винта №1, уменьшает величину нижнего уровня давления включения насоса, одновременно понижая верхний уровень включения насоса на величину установленной дельтой.
