Економ АКН-1 - Пристрій для комплексної електронного захисту і управління одним насосом в системах водопостачання з артезіанських свердловин котеджів і інших об'єктів з невеликим споживанням води. Вид пуску насоса - прямий.

ОСНАЩЕННЯ

Спеціалізований мікропроцесорний контролер

7 програмованих алгоритмів роботи

6 (5) входів для підключення датчиків «сухий» / «мокрий» контакт

Світлодіодні індикатори режимів роботи і аварій

Вбудована функція тестового режиму

Автоматичний перезапуск насоса після його аварійного відключення

Реле узагальненого сигналу аварії

Кнопка «МЕРЕЖА» для подачі напруги живлення на ланцюзі керування пристрою

Перемикач вибору режиму роботи «РУЧ / АВТ»

Кнопка включення насоса в ручному режимі

Автоматичний вимикач (встановлюється не у всіх модифікаціях)

електромагнітний контактор

Корпус з негорючого пластика

Гермовводи для підключення кабелів

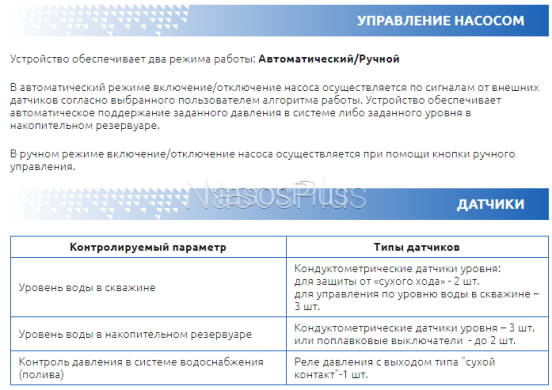

УПРАВЛІННЯ НАСОСОМ

Цей пристрій підтримує роздільну два режими роботи: Автоматичний / Ручний

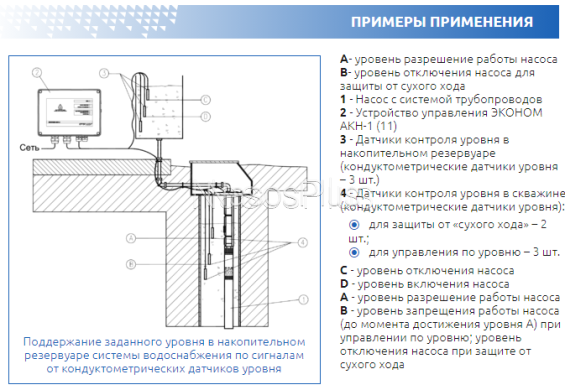

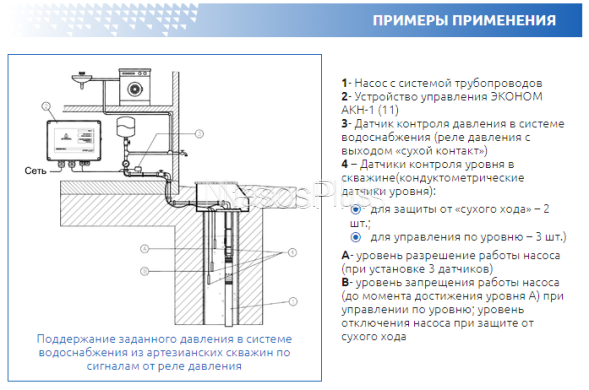

В автоматичному режимі включення / відключення насоса здійснюється за сигналами від зовнішніх датчиків згідно обраного користувачем алгоритму роботи. Пристрій забезпечує автоматичну підтримку заданого тиску в системі або заданого рівня до накопичувального резервуара.

В ручному режимі включення / відключення насоса здійснюється за допомогою кнопки ручного управління.

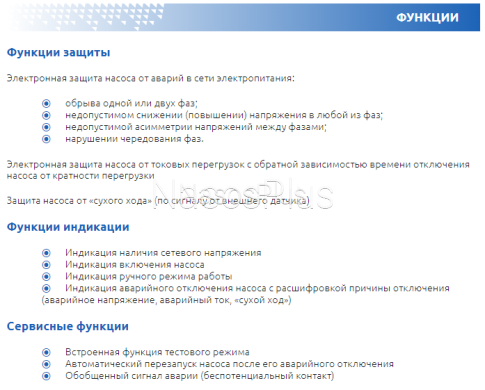

Функції захисту

Електронний захист насоса від аварій в мережі електроживлення:

обриву однієї або двох фаз;

неприпустимому зниженні (підвищенні) напруги в будь-який з фаз;

неприпустимою асиметрії напруги між фазами;

порушення чергування фаз.

Електронний захист насоса від струмових перевантажень з зворотною залежністю часу відключення насоса від кратності перевантаження

Захист насоса від «сухого ходу» (по сигналу від зовнішнього датчика)

функції індикації

Індикація наявності напруги

Індикація включення насоса

Індикація ручного режиму роботи

Індикація аварійного відключення насоса з розшифровкою причини відключення (аварійне напруга, аварійний струм, «сухий хід»)

Сервісні функції

Вбудована функція тестового режиму

Автоматичний перезапуск насоса після його аварійного відключення

Узагальнений сигнал аварії (безпотенціальний контакт)
