КЛАПАНИ СЕРІЇ DV: 075-DV / 100-DV / 100-DVF та 100-DV-ММ

Пластикові електромагнітні клапани - правильний вибір серед клапанів!

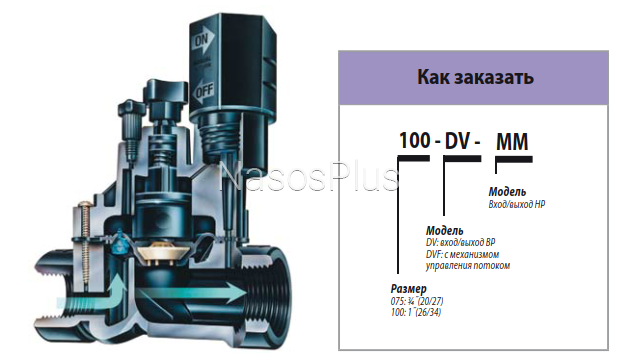

МОДЕЛІ

075-DV (арт: B72110): ¾ "вхід і вихід ВР

100-DV (арт: B70211): 1 "вхід і вихід ВР

100-DV-9V (арт: B70240): 1 "вхід і вихід ВР

100-DVF (арт: B70311): 1 "вхід і вихід ВР з механізмом управління потоком

100-DV-Мм (арт: B70500): 1 "вхід і вихід НР

100-DV-Мм-9V (арт: B70540): 1 "вхід і вихід НР

ХАРАКТЕРИСТИКИ

• Сферична конфігурація (в моделях DV, DVF, DV-Мм)

• Посилена конструкція з ПВХ

• Керуючий потік з подвійною фільтрацією: діафрагма з самоочищається фільтром і соленоїдний фільтр

• Ручний перемикач ON / OFF з поворотом соленоїда на ¼ кола.

• Внутрішнє нерозпилююче стравлювання

• Цілісний соленоїд із захопленим плунжером

• Герметизований соленоїд

• Зовнішній підбурюючий гвинт

• Хрестові гвинти з нержавіючої сталі з головкою "Philips"

• Механізм управління потоком на моделі 100-DVF

• Можлива конфігурація ВР х НР: 1 "BSP 100-DV-Мм, 1" 100-DV-Мм з 9В соленоїдом

• Можлива конфігурація з 9В соленоїдом: ¾ "075-DV-9V, 1" BSP 100-DV-9V, 1 "BSP 100-DV-ММ-9V

ТЕХНІЧНІ ХАРАКТЕРИСТИКИ

витрата:

075-DV: 0,05 - 5 м3 / ч

Примітка: для витрати менше 0,75 м3 / год

або застосування з МІКРОЗРОШЕННЯ, перед

клапаном встановлюйте фільтр RBY-100

200Х

100-DV, 100-DVF і 100-DV-ММ 0,05 - 9,08 м3 / год

Примітка: не рекомендується застосовувати DV

НР х НР при витраті вище 6,8 м3 / год

Тиск: 1 - 10,4 бар (23 0С)

Температура: до 43 0С

ЕЛЕКТРИЧНІ ХАРАКТЕРИСТИКИ

Соленоїд: 24 В ~ 50 Гц

Пусковий струм: 0,30 А (7,2 ВА)

Струм утримання: 0,19 А (4,6 ВА)

РОЗМІРИ

075-DV і 100-DV

Висота: 11,4 см

Довжина: 11,1 см

Ширина: 8,4 см

100-DVF

Висота: 14,2 см

Довжина: 11,1 см

Ширина: 8,4 см

100-DV-Мм

Висота: 11,4 см

Довжина: 13,6 см

Ширина: 8,4 см
