СТАНЦІЯ АВТОМАТИЧНОГО УПРАВЛІННЯ НАСОСНИМ АГРЕГАТОМ

                                                        "Каскад-ПЧ" Оптима

ЗАГАЛЬНА ХАРАКТЕРИСТИКА

Станція автоматичного управління і захисту "Каскад-ПЧ" Оптима випускається серійно на базі перетворювача частоти та призначена

для регулювання промислового електроприводу (насоса, компресора, вентилятора, транспортера та ін.), шляхом зміни частоти

обертання електродвигуна в автоматичному режимі за сигналом датчика зворотнього зв'язку (наприклад, тиску, рівня й т.п.),

комплексного захисту електроприводу, плавного пуску та зупинки електроприводу.

Застосування "Каскад-ПЧ" Оптима дозволяє:

• автоматизувати технологічний процес, наприклад, водопостачання (водовідведення), вентиляції, транспортування та ін.;
• автоматично регулювати частоту обертів електродвигуна для підтримки заданого параметра (тиску, рівня в башті або РЧВ, швидкості, розрідження і ін.) в системі за сигналом датчика 4-20мА;
• діагностувати несправності як електродвигуна, так і перетворювача частоти;
• відображати контрольовані параметри: споживання електричного струму, споживану потужність, частоту обертання електродвигуна, фактичну величину контрольованого параметра (тиску, рівня і т.п.) в системі;
• виключити гідроудари в гідравлічних мережах і динамічні ударні навантаження на електропривод (за рахунок плавного запуску і зупинки за заданими характеристиками розгону і гальмування);
• зменшити споживання електроенергії (за рахунок оптимізації управління електроприводу в залежності від навантаження);
• знизити пусковий струм електродвигуна;
• забезпечити комплексний захист електродвигуна по електричним і тепловим параметрам від короткого замикання, перевантаження, перегріву;
• збільшити міжремонтний інтервал і знизити витрати на технічне обслуговування електроприводу;
• інтегруватися в загальну систему диспетчеризації підприємства (SCADA).

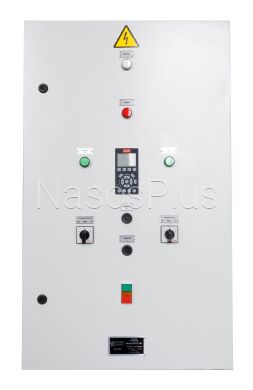

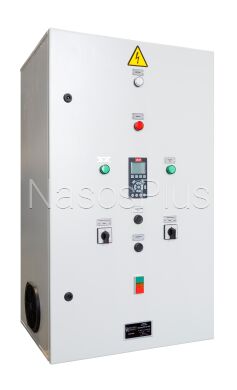

ЗОВНІШНИЙ ВИГЛЯД

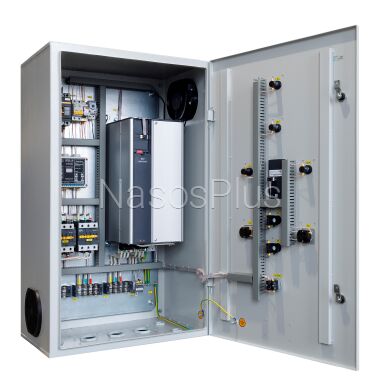

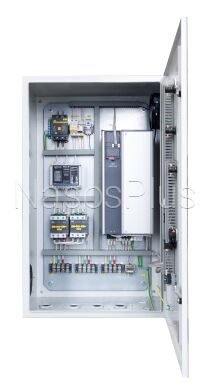

Конструктивно виріб являє собою металевий ящик з дверцятами, що закриваються на замок. На дверцятах встановлено елементи управління і індикації. Усередині ящика змонтовано обладнання регулювання, захисту і комутації.

Станція реалізована на основі перетворювача частоти, який дозволяє регулювати частоту обертання приводного електродвигуна в процесі роботи в автоматичному або ручному режимі, а також виробляти плавний пуск і зупинку до заданого часу розгону, гальмування.

Габарити:

ТЕХНІЧНІ ХАРАКТЕРИСТИКИ

• номінальна напруга мережі - 380 В, 3 ф.;
• діапазон потужності: від 4 до 37 кВт;
• ступінь захисту по IEC 60529 - IР54;
• станція виготовлена відповідно до ТУ У 33.2-30460473-002-2003, ДСТУ EN 61439-1 та ПБЕЕС;
• кліматичне виконання відповідає ДСТУ EN 60529:2014.

ДОДАТКОВІ ОПЦІЇ

• моторний фільтр (для захисту обмоток електродвигуна від пробою ізоляції при довжинах кабелю понад 30м);
• резервний прямий пуск електродвигуна;
• перетворювач тиску (датчик) MBS-1700 Danfoss 4.20мА, G1 / 2 "(1/4") - 1 шт.;
• датчик «сухого ходу» кондуктометричного типу - 1 шт.;
• ящик грозозахисту (рекомендується застосовувати при підключенні станції управління до електромережі не захищеної від грозових і комутаційних перенапруг).

СЕРТИФІКАЦІЯ

Станція автоматичного керування «Каскад-ПЧ» Оптима виробляється серійно згідно з ТУ У 33.2-30460473-002-2003 та має позитивний висновок санітарно-епідеміологічної експертизи МОЗ України. Виробництво станції керування сертифіковане за системою управління якістю ISO 9001:2015 та системою екологічного управління ISO 14001:2015.

ГАРАНТІЙНИЙ ТЕРМІН ЕКСПЛУАТАЦІЇ

18 місяців
